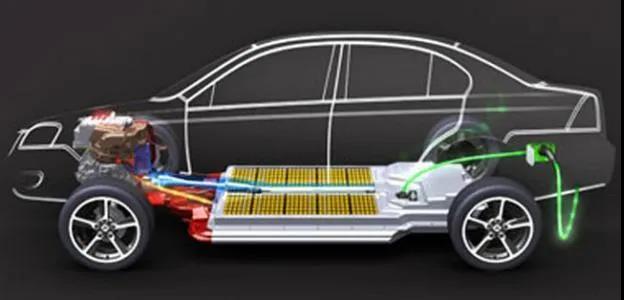

電池是新能源汽車的動力來源，其重要性不言而喻。為了保護新能源電池避免外力擠壓帶來的安全隱患問題，廠商會在電池包外層設計有效的防護結構。除了外殼兩側會有類似防撞梁的吸能結構外，電池頂部也會使用頂蓋進行保護和實現部分功能。

對電池頂蓋來說，正極極柱和鋁殼直接導通消除二者電位差避免鋁殼腐蝕，負極極柱能在電池壓力變大時，切斷主回路保護電池安全。防爆孔一般用防爆片進行填充，對電池進行進一步保護。它們的尺寸精度比較重要，需要使用影像儀等精密設備進行測量。

機型介紹

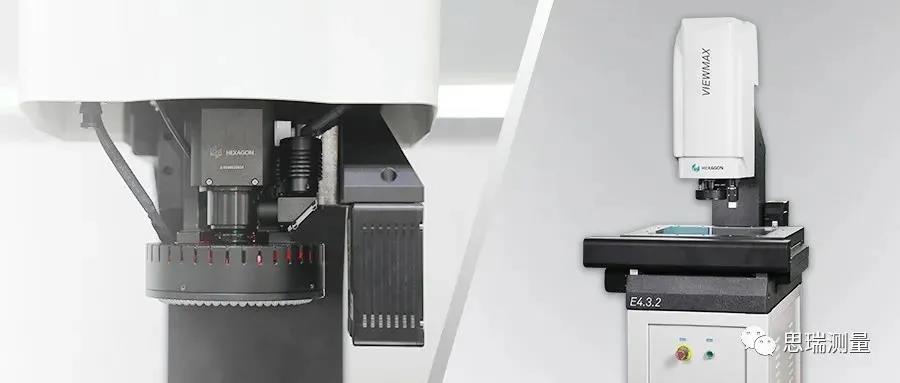

此次需要對極柱穿孔、防爆孔的直徑，以及頂蓋長寬尺寸進行測量。思瑞測量高速、高精度的VIEWMAX E影像測量儀在一臺機器上提供了對形狀、尺寸和位置的完善測量功能。METUS測量軟件多種測量模式，為客戶提供全面的精密尺寸檢測方案。

更細致的光源調節

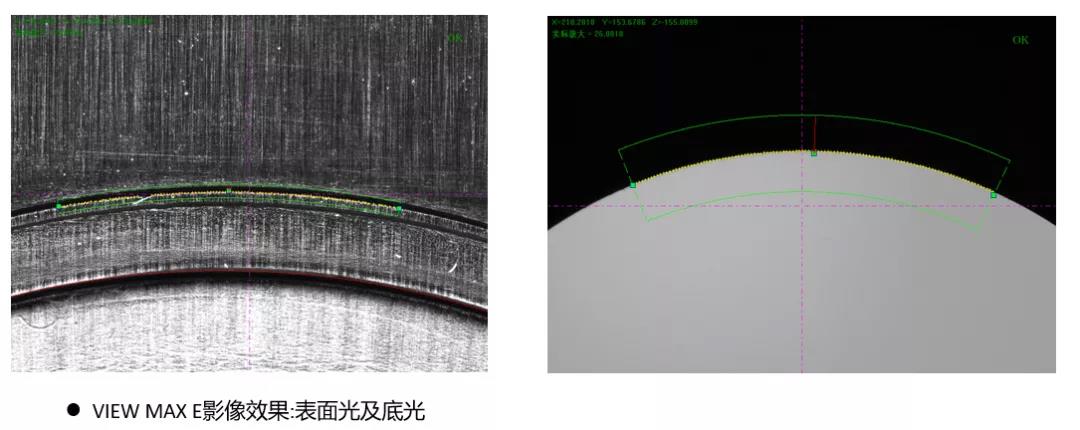

光源是測量的重要因素之一，VIEWMAX E六環八區環形光配置，能利用不同光線效果凸顯被測物的特性，更精準地抓取尺寸并達到高重復精度的上光源精準測量功能。直接在METUS上即可進行燈光調節，可以進行細致調節進行。測量工件表面時需要使用表面光，而測量輪廓時選用底光。

自動檢測與評價

編程后影像儀即可自動運行測量程序，面對工件長寬、直徑、角度等形為公差可以進行自動檢測與評價。

實時數據導出

通過直觀和多功能的測量結果視窗，可以快速瀏覽測量結果，增加或移除測量尺寸，可以對輸出的結果自定義顏色，并可將測量結果實時地導出到指定的報告模板中。

實現效果

VIEWMAX E，采用高精度花崗巖底座，有效保證各軸安裝基準的穩定性。具有更高精度和更完善的光學系統配置，搭配自動變焦鏡頭，滿足精密零件和復雜特征尺寸的測量，能夠?qū)a(chǎn)品質量檢測、評估分析等系列工作大幅簡化，有效提升檢測效率與精度。

思瑞測量VIEWMAX E全自動影像測量儀與專業的測量軟件METUS，為新能源電池頂蓋提供了高精度、高穩定性的精密測量解決方案，確保每一個位置尺寸都能符合要求。另外隨著新能源汽車產業發展，思瑞測量還提供汽車活塞尺寸檢測等高精度測量方案。
