夾具是用于零件裝夾的器具，在三坐標及影像測量儀上對零件進行檢測時，夾具扮演著至關重要的角色。為了保證被測量面相對于其他位置的精度，首先需要確定零件在機臺上的位置，其次就是一些工件的尺寸需要探針進行觸測式測量，當探針觸零件時，在不裝夾的情況下可能會出現零件抖動，測量出來的數值不是剛開始定位的數值，從而影響測量精度。前者屬于零件定位，后者屬于零件的夾緊，定位和夾緊的整個過程合起來稱為裝夾。
夾具分為三坐標夾具和影像儀夾具兩種。在日常測量過程中，不會每次都特別正式的用夾具去固定我們的零件，有時候會選擇比較簡單易于取放的東西來進行裝夾定位，比如橡皮泥（這個是非正規的裝夾方式），虎鉗，卡盤等簡易安裝的夾具來裝夾定位。這幾種夾具就會比較方便快速，但是只適用于簡單的工件裝夾當遇到復雜且異形不規則的產品，還是需要用到正規的夾具才能達到我們想要測量的效果。
在操作影像測量儀進行測量中，尤其是測量小而精的零件，常規的裝夾方式很難保證測量精度，需要使用專用定制夾具達到測量目的。比如在用影像測量儀測量手機殼體時，常用的一個夾具就是L型夾具，用來給零件定位，保證在影像測量過程中穩定零件。
合理的應用夾具中的部件，可以使我們在三坐標及影像儀測量過程中達到事半功倍的效果，裝夾時盡量在一個測量程序下，這樣夠將需要的尺寸一次性測量完成，如果一次做不到，我們就需要對它進行二次裝夾測量。

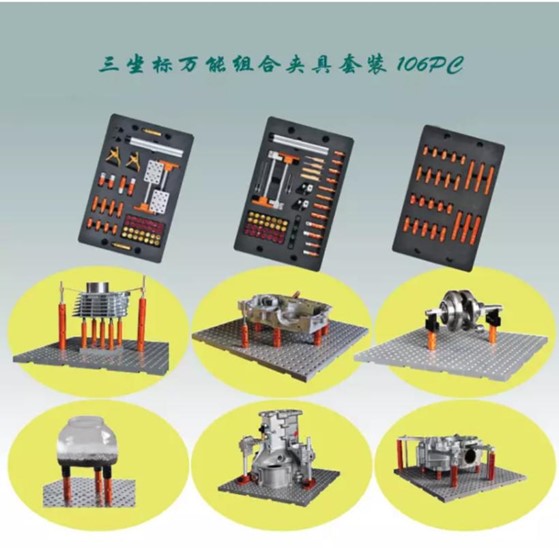

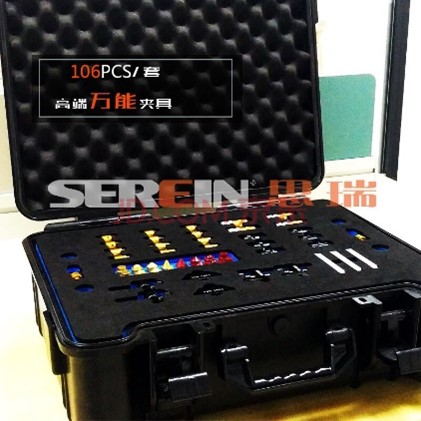

思瑞測量有一款W200-多功能組合型夾具套裝,采用多種不同功能的零部元件，經精心設計，精密制造，用戶可充分發揮想象力進行組合變換，可以對任何復雜不規則的被測工件進行快速、有效、牢固的支撐、壓持，進行固定。產品價格經濟實惠 ，快速、可重復設置 ，安裝效率高。
