汽車由成千上萬個零部件組成，每個零件都會對整車的行駛安全或性能產生影響，所以每個質量都值得重視。特別是隨著汽車工業的快速發展，汽車功能越加精細與完善，對汽車連接器結構的精密程度也提出了更高的要求。
三坐標測量儀因其測量精度高等特性，能勝任許多汽車零部件測量，成為不少配件廠商的選擇。下面以一個連接件的案例，介紹一下思瑞三坐標在這領域的應用。

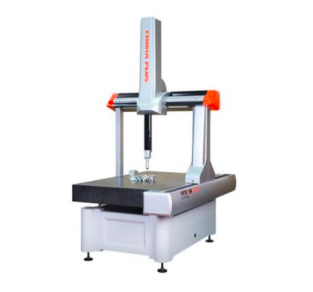

此次需要對一款汽車零部件的位置度、傾斜度,、輪廓度等進行測量。由于需要對特定位置進行貼面掃描，所以選用支持掃描測量的思瑞CROMA PLUS三坐標完成此次測量任務。
測量過程

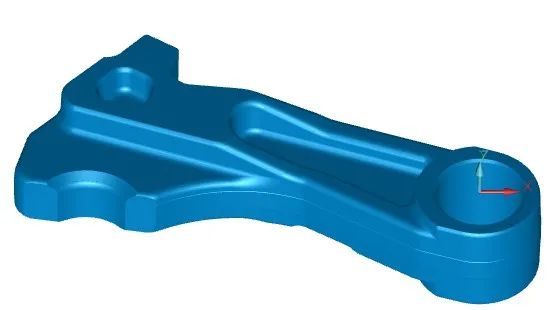

首先需要做好工件裝夾工作，可使用多功能夾具,磁力底座,等高塊等工具進行裝夾,并使用工具輔助固定。接著建立坐標系手動取圓，平面找正確Z軸原點，兩個圓直接旋轉，以右側的圓形確定XY原點。
求工件左側凹陷位置時，通過開線掃描上中下三段構造圓柱和中間掃描。接著完成工件內測凸出位置的斜面掃描，掃描完成后選擇相應的圖標，選擇相應的基準，即可完成位置度、輪廓度及傾斜度評價，最后可根據需要輸出不同形式的報告，讓用戶一目了然。
Hexagon X1二合一傳感器，配合PC-DMIS的掃描模塊，讓思瑞CROMA PLUS三坐標能在數秒內完成百個點位采集，解決曲線、曲面等復雜型面零件的檢測要求，為汽車配件等行業用戶提供高效精準的測量解決方案。
