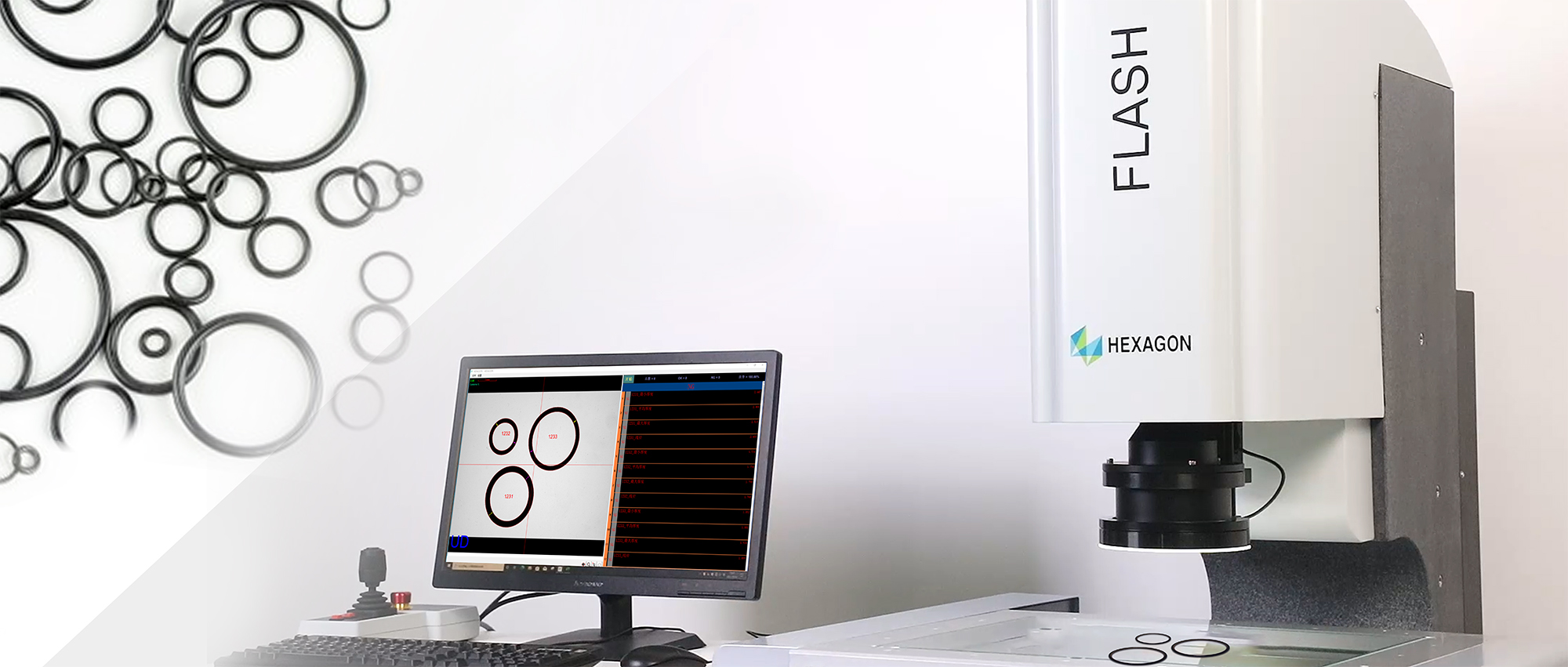

一鍵式影像閃測儀（FLASH VISION）又稱之為橡膠密封圈快速檢測專機，是思瑞測量自主創新設計的一款功能高效、方便快捷的精密檢測設備，采用高分辨率遠心光學鏡頭，結合高精度圖像分析算法，一鍵精準閃測，專用于易變形、大小尺寸多、顏色種類多、批量微小零部件的快速檢測。

O型密封圈測量方案

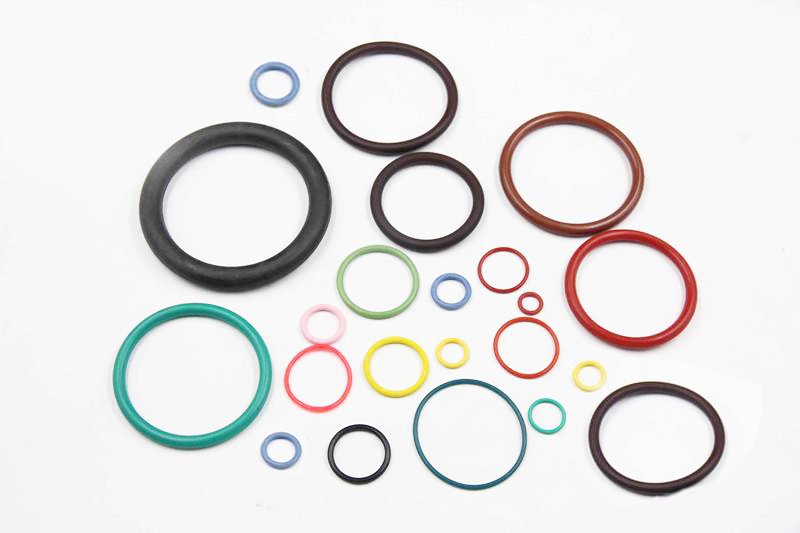

O型密封圈是一種截面為圓形的橡膠密封圈，也叫O型圈。它最初出現在19世紀中葉，被用作蒸汽機汽缸的密封元件。O型圈因價格便宜，制造簡單，功能可靠，并且安裝要求簡單，是最常見的密封用機械設計。

O型密封圈的性能直接影響設備的正常工作，密封圈的尺寸公差特別是截面直徑公差對設備的密封性能影響巨大。想要O型密封圈能長久保持密不透封，密封圈尺寸的精密檢測至關重要。

傳統測量方式的缺陷：

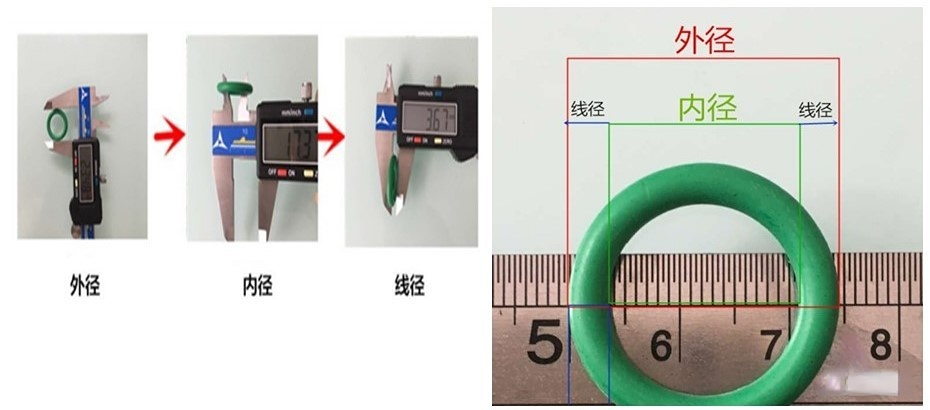

O型圈為不規則圓，傳統O型圈測量中，先對零件識別拍照（不同直徑零件需要重新編程），測量O型圈使用掃描輪廓，得出等效直徑（內外徑），通過計算內外徑之差得出線徑。傳統測量方式對于O型圈檢測很是不方便，測量精度過差，測量耗時過長，人工誤差過大，人工成本過高。

為解決客戶產品測量編程量大、效率低等問題，一鍵式影像閃測儀的密封圈模塊即可解決傳統測量方法的缺點。

閃測儀搭配Flash Vision軟件，無需編程，零件放置在工作臺，一鍵即可完成O型密封圈內外徑、內徑及線徑的尺寸測量，并判斷產品的NG/OK。非常適用于易變形、大小尺寸多、顏色種類多、并且不成批次工件的檢測。

測量案例二：線纜護套厚度測量方案

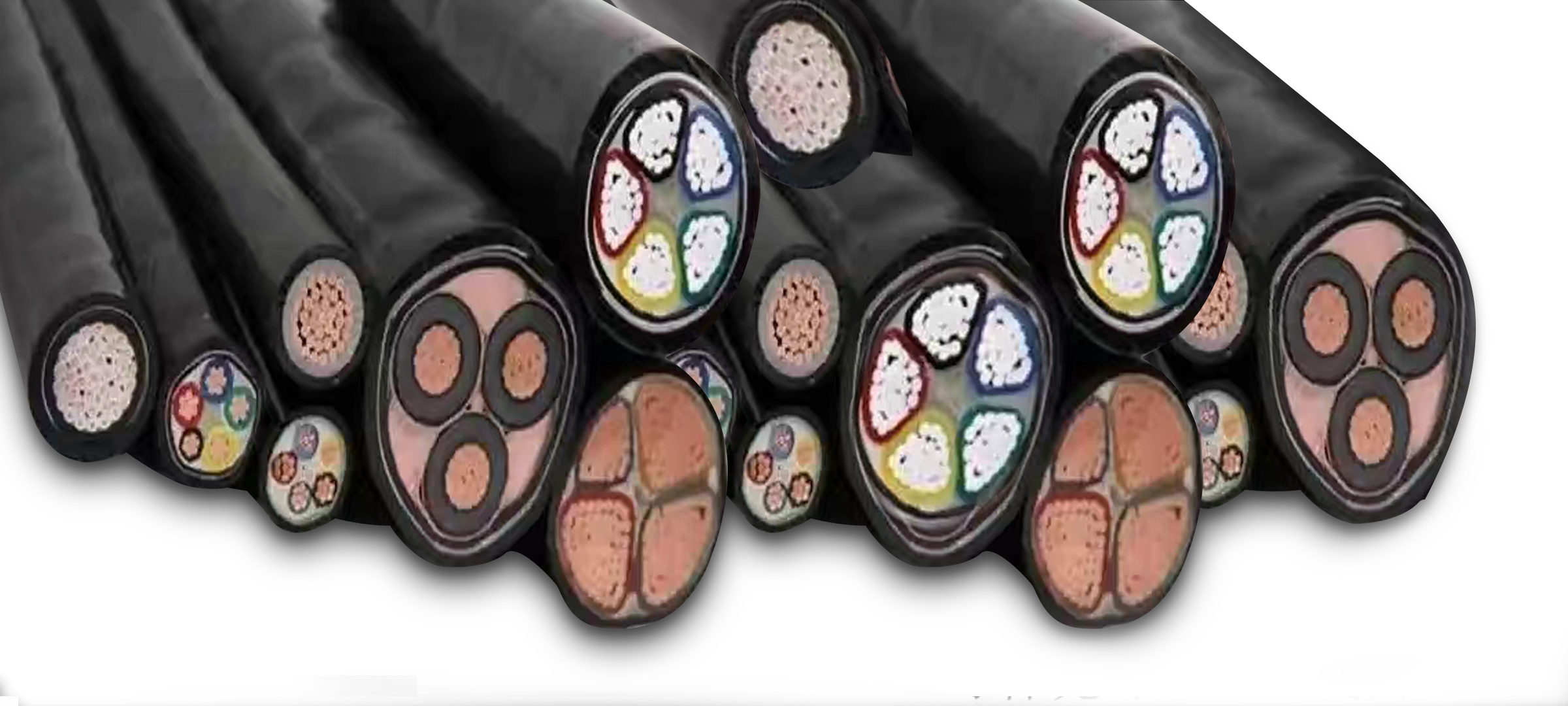

電纜的產品種類眾多，應用范圍十分廣泛，涉及到電力、建筑、通信、制造等行業，與國民經濟的各個部門都密切相關。而電纜護套保護著電纜不受到機械設備損害和化學腐蝕、不觸碰水蒸氣返潮、避免觸碰電導體觸電事故等。想要提高電纜的沖擊韌性和增加使用期，電纜護套厚度的精密測量尤為重要。

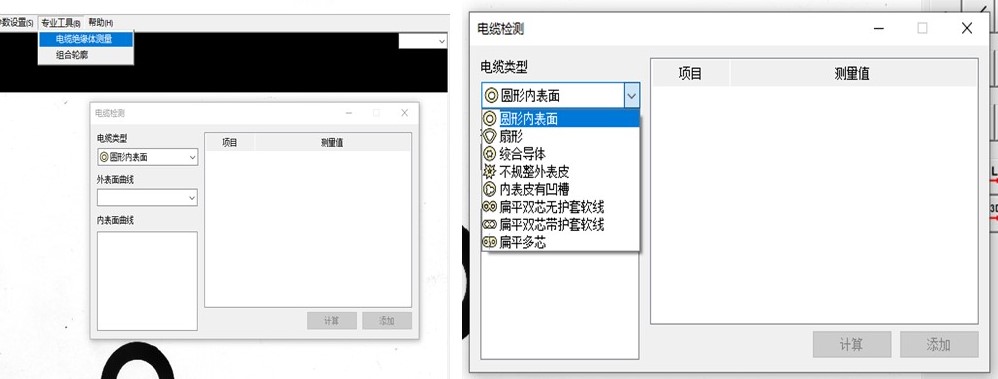

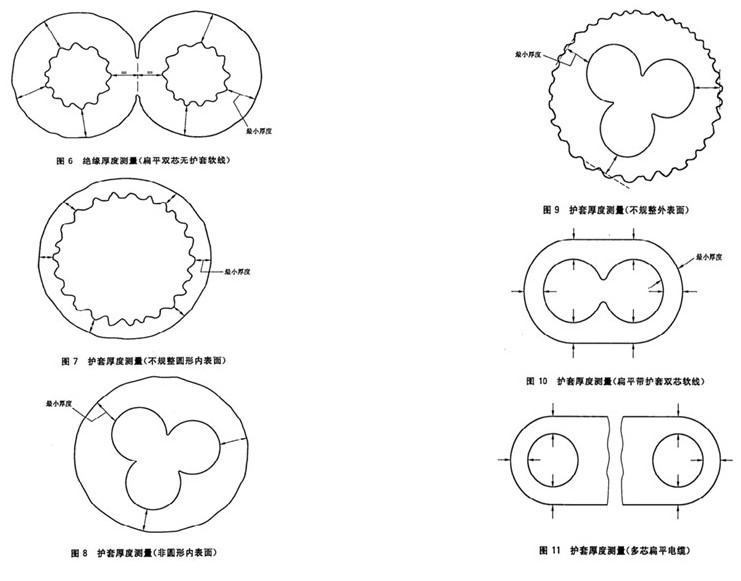

一鍵式影像閃測儀的電纜絕緣體測量功能可以快速測量出電纜護套的厚度尺寸。對于不同結構的電纜護套，閃測儀可根據電纜護套的結構使用不同的測量類型。

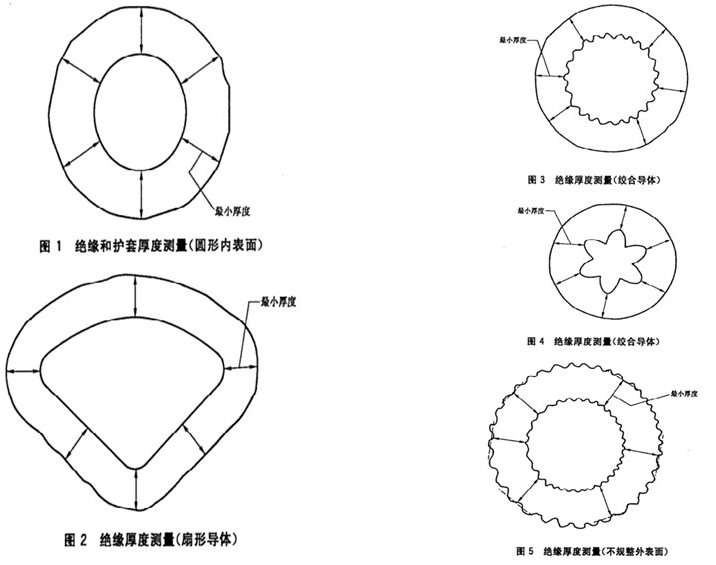

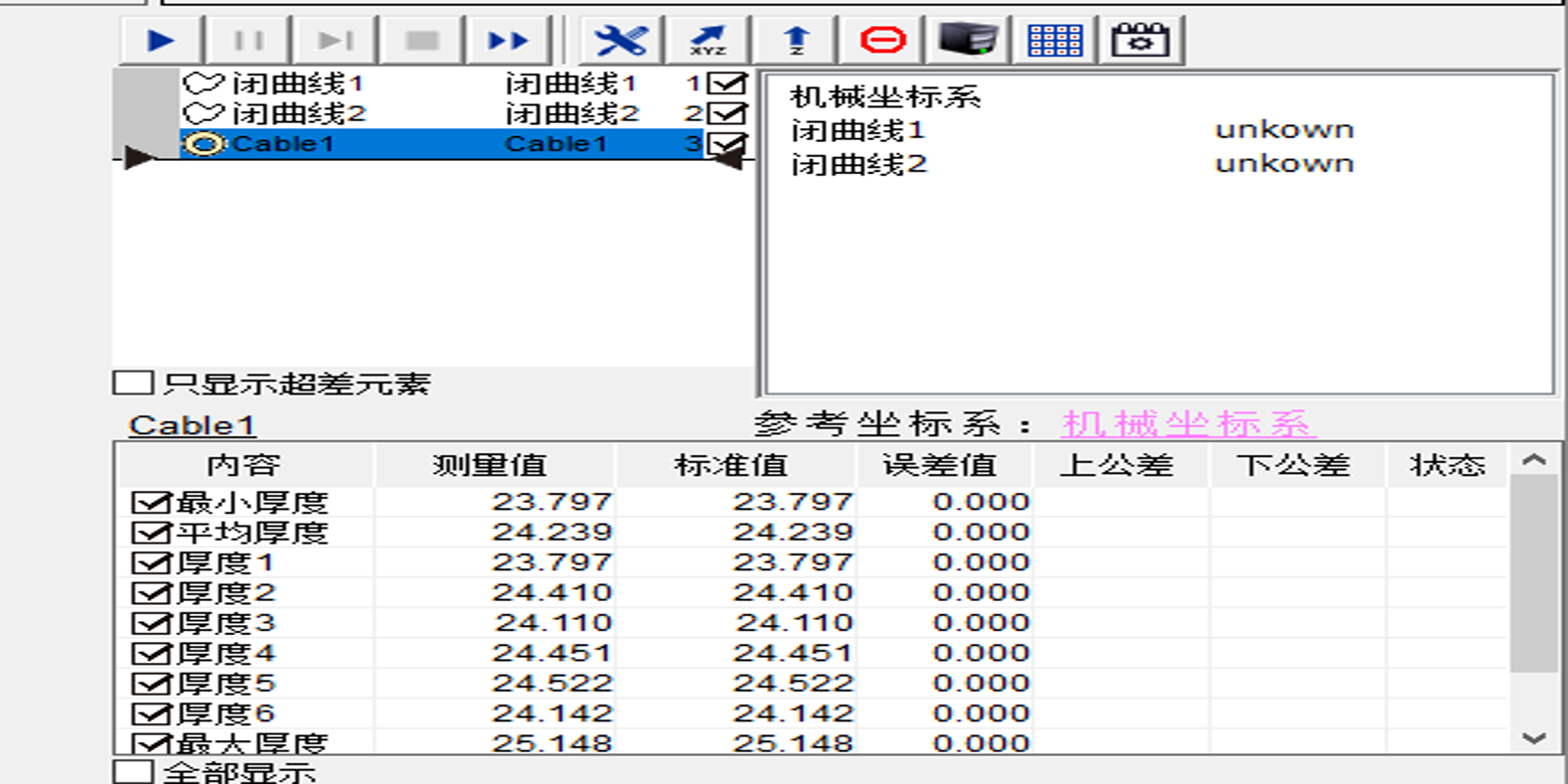

電纜絕緣體測量功能測量可以測量出電纜護套的6個位置的厚度，并計算出相應的最大值、最小值、平均值，并判斷產品的NG、OK。

思瑞測量高精度、高效能一鍵式影像閃測儀，具有廣泛的適用性；不僅能有效保障密封圈、線纜的加工品質，還適用于不易固定零件測量、 五金零件的大批量快速測量 ；同時，兼顧高精度和大視場，適合PCB板測量、鈑金等薄壁平板類零件的快速測量。
