對稱度是用于控制被測要素與基準要素之間對稱于中心平面的共面性要求（或?qū)ΨQ于中心線、軸心線的共線性要求。）對稱度公差帶是指相對于基準中心平面對稱配置的兩個平行平面之間的區域，兩平行面之間的距離即為公差值。
在日常的檢測實踐中，用三坐標測量機檢測對稱度時，往往會因為測量方法或者計算方法導致檢測精度較低，從而達不到要求，為了實現方便快捷的檢測對稱度測量，我們來了解一下三坐標測量機中如何測量對稱度公差。
思瑞測量技術（深圳）有限公司主打三坐標測量機和影像測量儀，三坐標測量機配置Rational DMIS和PC DMIS兩種軟件，軟件的不同，在測量對稱度公差的方法也是不一樣的。

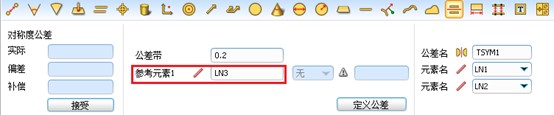

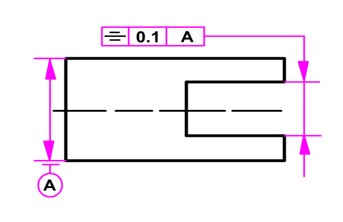

如上圖，測量該位置度公差，使用Rational軟件，首先取出基準L3（上端面與下端面的中分線），被測要素凹槽的上下端面L1、L2，操作方法如下：
然后點擊“接受”即可測量出該對稱度公差。
PC DMIS測量方法：

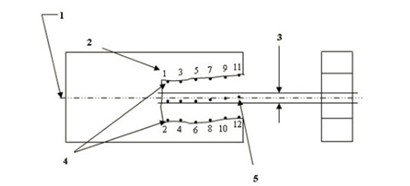

三坐標測量機搭配PC DMIS時，PC DMIS根據對碰數點的坐標值進行數據處理、計算而獲得對稱度公差。PC DMIS在測量對稱度時的計算要求：各測量點需要在基準周圍均勻分布，并能查找到各點的中心值，所以在評價之前，需要構造一個交替點的特征組，然后再進行評價，如下圖所示取點數：
在構造特征組時，交替選擇（1，2，3，4，5，6，7，8，9，10，11，12。）選擇特征組進行評價。
