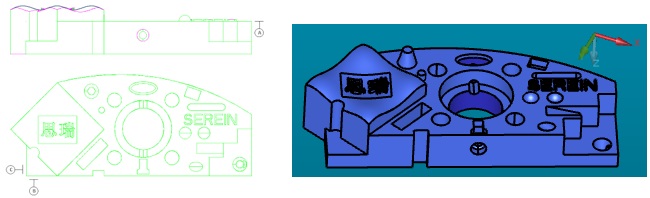

應用背景：在三坐標儀導入CAD檢測單件產品尺寸時，單件對應的二維圖紙會標明相關檢測基準（圖一），實際建立的工件坐標系需要滿足圖紙要求，而導入的CAD模型往往是成品的整體設計坐標系（圖二），此時二者坐標關系并不一致。

思考： 軟件“CAD=工件”的原理是將CAD模型坐標系對齊至實際觸碰建立的三坐標儀工件坐標系，二者關系需一致，因此需要先將CAD模型坐標系進行轉換。

應用過程：

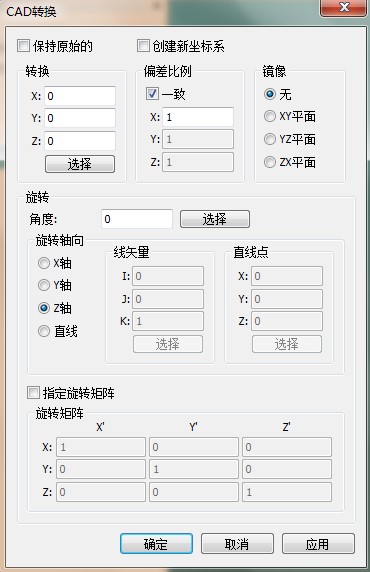

1. 新建三坐標儀測量程序，導入CAD模型，選擇命令：操作→圖形顯示窗口→轉換

2. 運用“旋轉”功能區命令， 將CAD模型坐標系的軸向與工件坐標系轉換一致

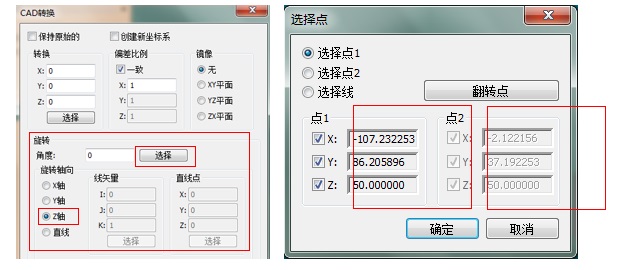

2.1 首先將CAD模型坐標系的X軸軸向與產品B基準方向轉換一致：“Z軸”（旋轉軸向）→“選擇”→在CAD模型對應B基準的邊上依次選擇點1和點2→“確定”

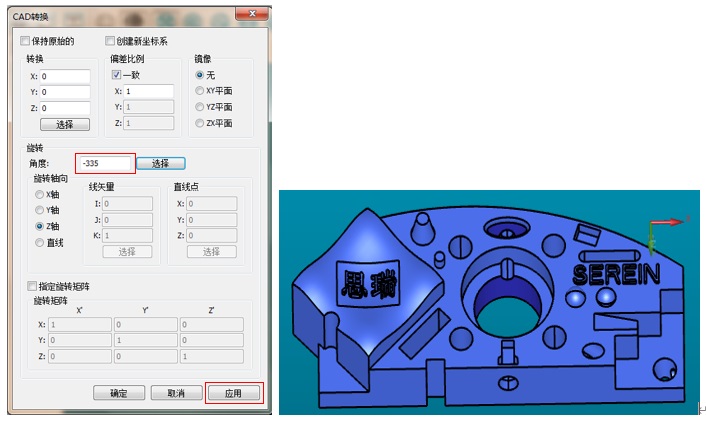

2.2 此時已自動填寫了需要旋轉的角度，點擊“應用”

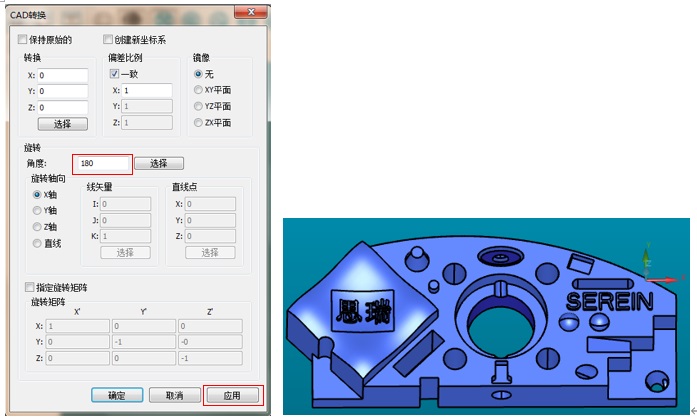

   2.3 觀察CAD模型，此時Z軸方向與基準A面的矢量方向不一致，為方便后續操作，可以轉換一致：“X軸”（旋轉軸向）→角度輸入“180”→“應用”

3. 運用“轉換”功能區命令， 將CAD模型坐標系原點與工件坐標系轉換一致

   3.1 點擊“選擇”→在B,C基準交線處選擇一點→“確定”→“應用”

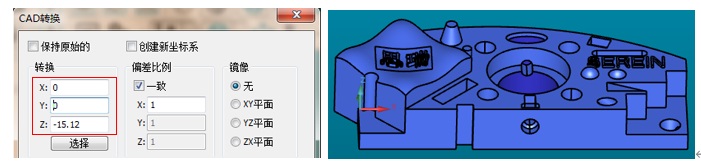

3.2 再次點擊“選擇”→在A基準面選擇一點→“確定”→“將自動填入的XY值修改為0”→“應用”

更多三坐標儀技術知識、應用技巧文章請查看往期文章。
