RationalDMIS傳統的報告模式有以下兩種格式，上述格式基本可以滿足我們?nèi)粘５?a href="/" target="_blank" title="三坐標">三坐標儀檢測需求，但是當面對客戶需要使用統計表格時優勢就沒那么明顯了。那如如何夠在檢測完成后將檢測數據直接輸出到目標表格中的目標位置呢？今天這講我們來介紹一下Write指令的使用。

Rational DMIS標準報告模板

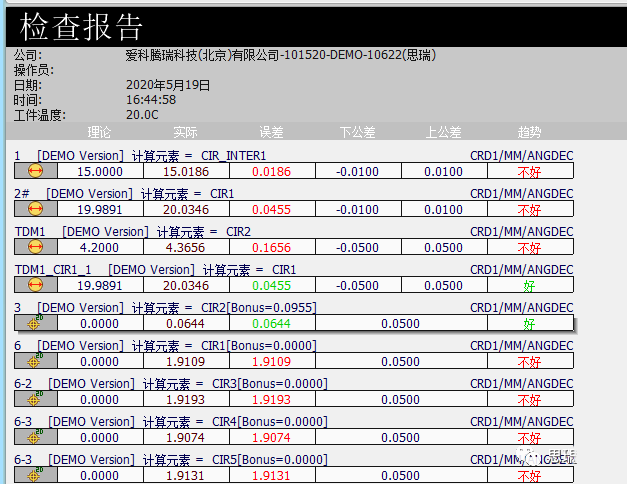

01 PDF檢查報告

 02 EXCEL檢查報告

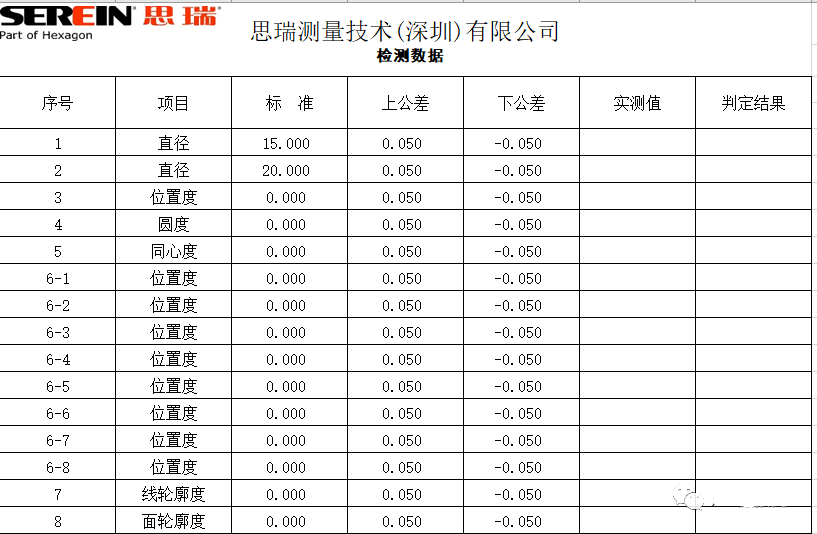

定制模板

上圖是我們設置好的三坐標定制報告模板，通過Write指令我們可以實現數據按照指定的順序輸入到實測欄，此時可以在EXCEL表格中事先設計好公式判定產品是否合格。下面我們介紹一下三坐標儀操作步驟。

一、測量值賦值到變量

通過賦值操作先把測量值賦給變量，根據我們的需要選擇變量類型，變量可以是整型，實數型，字符串類型。賦值才可以通過拖放操作和書寫DIMS命令實現。

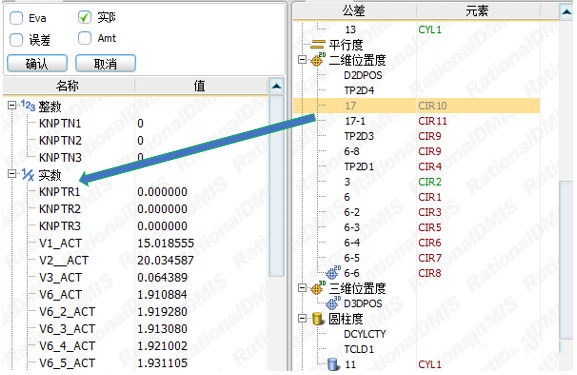

01、拖放賦值

02、DMIS命令賦值

二、使用Write指令定義輸出

在使用Write指令輸出之前我么需要定制好的表格的存儲路徑，以及數據需要輸出的單元格坐標位置，得到這些以后我們通過下圖的句法就可實現數據的指定位置輸出。

輸出例句

在例句中句法格式為：設定輸出路徑——打開目標表格——Write目標變量到目標單元格——關閉表格

三、運行結果展示

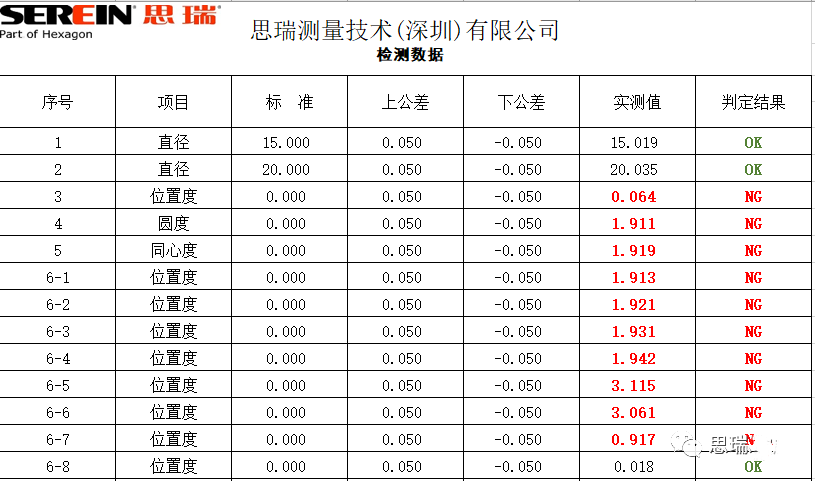

輸出效果

四、拓展思考

1、假如我們需要將三坐標操作員姓名及產品序列信息輸入到表格中該如何操作?

2、假如我想要在一張表格中輸出5列數據，即5個產品的檢測結果應該如何操作?

提示：prompt進行賦值實現運行時自主輸入變量內容。
