三坐標形位公差知識繁雜，如何深度理解，思瑞測量工程師根據多年測量經驗總結出詳細、簡明的形位公差知識點——輪廓度。

什么是輪廓度？

用于描述三坐標或影像測量?jī)x測量曲面尺寸準確度的主要指標為輪廓度誤差，它是指被測實際輪廓相對于理論輪廓的變動情況，根據基準可分為帶基準輪廓度和不帶基準輪廓度。根據類型可分為面輪廓度（Surface Profile）和線輪廓度(Line Profile)

輪廓度說明

自由曲面的加工精度是以其輪廓度來測量的，是一種較難定義的幾何要素，它不像一般規則幾何要素那樣，能用少量的參數給出精確定義，所以自由曲面加工精度的檢驗也變得較為復雜，主要表現在無法直接利用被測曲面本身作為測量基準，從而在使用三坐標測量機測量結果中包含由于測量坐標系與設計坐標系不重合而造成的系統性誤差。

對于三坐標測量?jī)x這類常見儀器檢測，輪廓度即實測輪廓與理論輪廓的偏差計算而得，故輪廓度的測量一般需要數模支撐。至于不同基準及執行不同GD&T標準，結果也會不同。

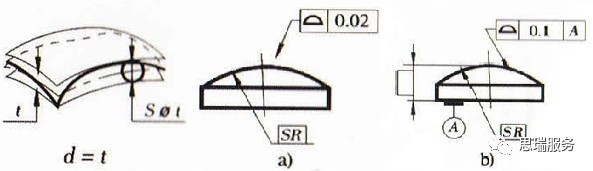

面輪廓度

公差帶是包絡一系列直徑為公差值t的球的兩包絡面之間的區域。各球的球心位于具有理論正確幾何形狀的面上。

無基準要求的面輪廓度公差見圖a）有基準要求的面輪廓度公差見圖b）

被測輪廓面須位于包絡一系列球的兩包絡面之間，諸球的直徑為公差值0.02，且球心位于具有理論正確幾何形狀的面上的兩包絡面之間

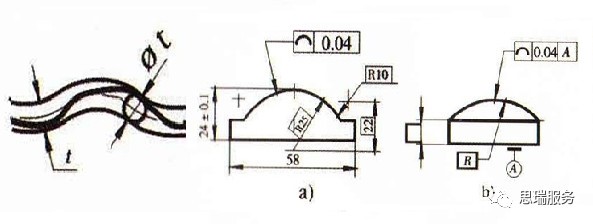

線輪廓度

公差帶是包絡一系列直徑為公差值t的圓的兩包絡線之間的區域。諸圓的圓心位于具有理論正確幾何形狀的線上。

 無基準要求的面輪廓度公差見圖a）有基準要求的面輪廓度公差見圖b）被測輪廓面須位于包絡一系列球的兩包絡面之間，諸球的直徑為公差值0.02，且球心位于具有理論正確幾何形狀的面上的兩包絡面之間。

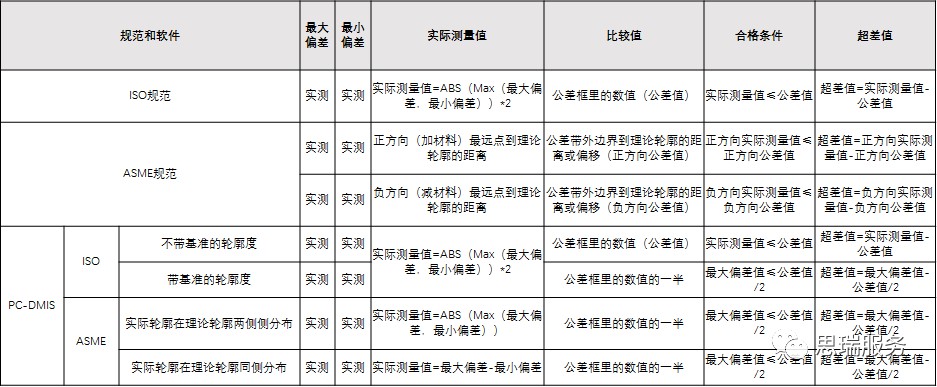

輪廓度的計算

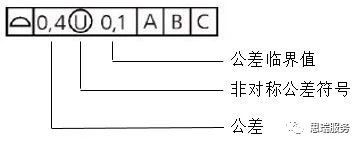

非對稱輪廓度

對于ASMEY14.5標準，會遇到非對稱輪廓度標注，那么我們?nèi)绾卫斫饽兀?/p>

如何理解：

1、 0.4為公差帶；

2、 0.1允許的上限偏差；

3、 該公差標注表示公差帶為0.4，輪廓度在-0.3~0.1之間都為合格。

思瑞測量形位公差之輪廓知識普及，更多三坐標方案請關注思瑞測量官方微信公眾好，后續我們將為您奉上更多定制化方案。
