有光，我們才能看到萬物。其實影像測量儀也是如此。光可以照亮工件，同時也可排除環境光線干擾，提高被測物體圖像的穩定性和亮度。影像測量儀對于制造業產品尺寸檢測的應用越來越廣泛，而要實現產品的精準檢測必須掌握影像測量機的測量技巧及工作原理，光源的照射對于鏡頭抓取工件尺寸的清晰度至關重要，也影響測量精度。本文簡單闡述一下燈源對測量的影響。

因?yàn)橛泄?，所以我們能看到世界。肉眼之所以能看到物體的特征，是因?yàn)楣庹丈涞轿矬w后反射到眼球，再經過視網膜的捕捉傳入大腦；肉眼能分辨物體的顏色，是因?yàn)楫?dāng)光線照射到某個顏色的物體后，這個顏色的光被反射，其他顏色的光被物體吸收。

對于影像測量機來說，光也同樣重要。光可以照亮被探測的工件，提高亮度，形成有利于圖像處理的效果；同時也可克服環境光干擾，保證圖像穩定性。此外用作測量的工具或參照物。

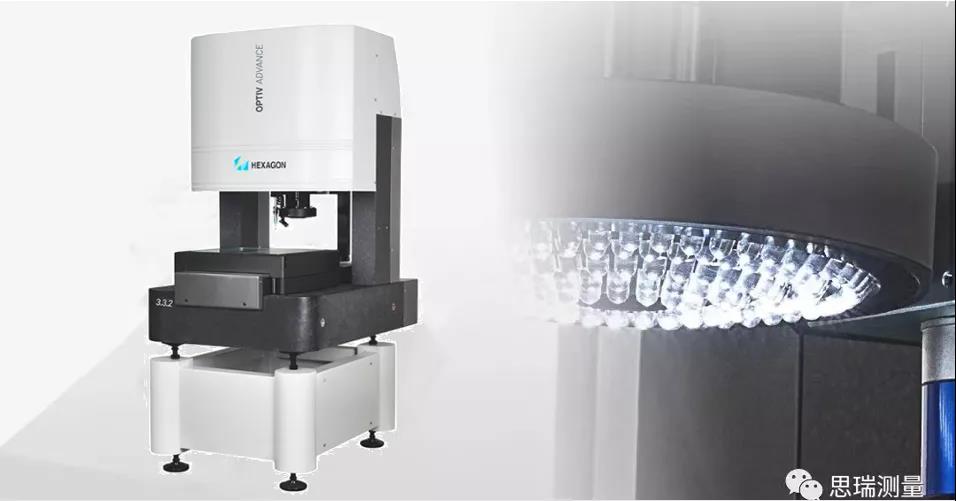

影像測量儀的探照光源分為環形光源、條形光源、背光源、同軸光源。針對不同的工件，不同尺寸檢測，不同精度要求，均需要找到合適的光源，這樣鏡頭成像的清晰度才有保障。

對于高反射率工件進行測量時，需要選擇同軸光

同軸表面光源，環形多方向多角度可選擇控制的環形燈源，可得到各種共建的很好觀察效果、邊界清晰?？奢p松實現深孔、厚度較大的截面測量，比如圓柱環槽的寬度測量、螺紋的牙型測量等。

對于工件表面尺寸的測量，使用表面環形光

主要就是工件的表面尺寸和一些盲孔、凸臺的測量。

表面光與相機在同一側，通過漫反射表面提供照明，現多使用多個方向和入射角的表面照明

輪廓光（平行光源）比較常用，主要測量一些輪廓和通孔，避免眼睛受損

燈源應用匯總

低角度環形燈：可應用于塑膠外觀缺陷檢測，瓶口破損檢測，五金件邊緣定位等

高條形光源：可應用于：電子元件字符讀取，大幅棉產品有無檢測，大幅面印刷品外觀檢測等

環形低角度無影光源：可應用于工件表面的缺陷檢測、塑膠表面OCR識別等

平行同軸光源：可應用在五金件測量，高反光物體的表面缺陷檢測等

圓頂光源：可應用于圓柱體表面檢測，表面不平整物體缺陷檢測，電子元件外觀檢測等

線性光源：可應用于PCB板線路檢測，大幅面尺寸精密測量等

在使用時，我們?nèi)绾闻袛喑上裥Ч欠袂逦鷣矸治龉馐欠窈线m，一看對比度，觀察被測元素與背景元素的邊界清晰；二看光線均勻度，亮度均勻，整體不均勻灰度差不影響圖像處理，三看背景盡量淡化而且均勻，不干擾圖像處理。
